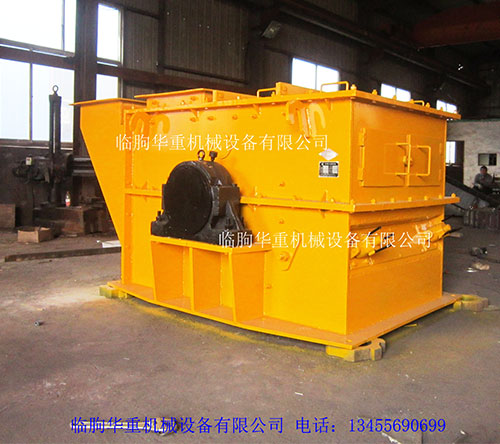

环锤式破碎机利用旋转的转子带动环锤对物料进行冲击破碎，被冲击后的物料又在环锤和破碎机、筛板之间收到挤压、剪切、碾磨作用，使物料达到所需的粒度组成，被破碎后的物料经筛板的栅孔落下，不能被破碎的铁块、木块、石块等被拨进除铁室。
本机具有鼓风量小、震动值小，环锤等易损件寿命长等优点。
主要技术参数：
|
型号 |
转子直径
*长度 |
转子转速
r/min |
进料粒度
mm |
出料粒度
mm |
生产能力
t/h |
功率
kw |
外型尺寸
mm |
扰力值
/KN |
转子质量
t |
设备重量
t |
|
|
|
PCH0402 |
400*200 |
980 |
100 |
=<30 |
8 12 |
5.5 |
980×890×570 |
1.65 |
0.19 |
0.8 |
|
|
PCH0404 |
400*400 |
980 |
100 |
=<30 |
16-25 |
11 |
980×890×570 |
2.52 |
0.2 |
1.05 |
|
|
PCH0604 |
600*400 |
980 |
150 |
=<30 |
22-33 |
15 |
1350×1270×1080 |
3.09 |
0.54 |
1.43 |
|
|
PCH0606 |
600*600 |
980 |
150 |
=<30 |
30-60 |
30 |
1350×1270×1080 |
4.95 |
0.73 |
1.77 |
|
|
PCH0808 |
800*800 |
740 |
200 |
=<30 |
70-105 |
45 |
1750×1620×1080 |
6.1 |
1.4 |
3.6 |
|
|
PCH1010 |
1000*1000 |
740 |
300 |
=<30 |
160-200 |
90/110 |
2100×2000×1340 |
7.8 |
2.7 |
6.1 |
|
|
PCH1016 |
1000*1600 |
740 |
300 |
=<30 |
300-350 |
160/220 |
2700×2000×1340 |
12.7 |
3.28 |
9.2 |
|
|
PCH1216 |
1200*1600 |
740 |
350 |
=<30 |
620-800 |
280/355 |
3100×2800×1750 |
23.1 |
5.1 |
15 |
|
注：1、出料粒度可在3-60mm内任意选择。当出料粒度不大于15mm时，生产能力应为列表数值的60%；当出料粒度为3mm，物料表面水分不大于10%，生产能力应为列表数值的30%。
2、订货时，必须说明被破碎物料的名称及出料粒度、所需设备型号和安装形式（左装或右装)、电机功率及电压是否需要进料斗和旁路槽。 |
