| DZSF系列重型高效电机振动筛是一种通用筛分设备，广泛应用于矿山、煤炭、电力、耐火材料、冶金、建材等行业对大块及中、小颗粒物料的筛分与分级作业。
DZSF系列重型高效电机振动筛的筛面倾斜安装，安装倾角为10°-20°，该产品具有以下特点：
1、体积小，筛分能力大。
2、重量轻，便于安装及工艺布置。
3、能耗少，可节约能源。
4、结构简单，造型美观，备件量少。
5、筛网由小块拼装，更换简便。
6、筛网由耐磨棒条组成，经久耐用。
7、逐层分级落料不易堵料。

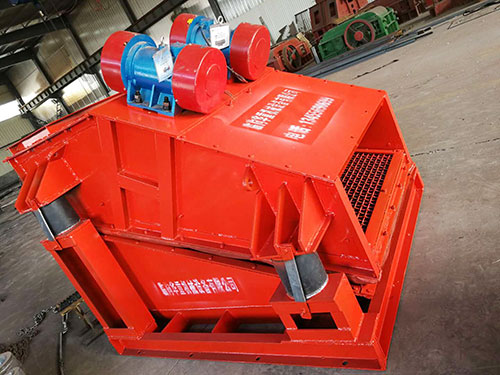

DZSF系列重型高效电机振动筛由激振装置、筛箱、落料斗、减振装置和底座组成，激振装置由节能振动电机为激振源，减振装置由弹簧支撑并隔振。
该筛分机的技术参数表：
|
型号 |
入筛粒度mm |
生产能力t/h |
型号 |
功率KW |
振动频率HZ |
双振幅mm |
有效筛面m2 |
设备重量kg |
单点动负荷N |
|
DZSF09x18 |
≤250 |
10～100 |
YZO-17-4 |
0.75x2 |
25 |
5～7 |
1.62 |
1248 |
900 |
|
DZSF10x20 |
≤250 |
10～180 |
YZO-20-6 |
1.5x2 |
16 |
6～8 |
2.0 |
1476 |
1300 |
|
DZSF12x24 |
≤350 |
10～200 |
YZO-30-6 |
2.2x2 |
16 |
6～8 |
2.88 |
2300 |
1620 |
|
DZSF10x30 |
≤350 |
10～250 |
YZO-30-6 |
2.2x2 |
16 |
6～8 |
3.0 |
2295 |
1850 |
|
DZSF15x30 |
≤350 |
10～350 |
YZO-50-6 |
3.7x2 |
16 |
6～8 |
4.5 |
3300 |
2810 |
|
DZSF15x36 |
≤350 |
10～400 |
YZO-50-6 |
3.7x2 |
16 |
6～8 |
5.4 |
4460 |
4800 |
|
DZSF15x40 |
≤350 |
10～450 |
YZO-75-6 |
5.5x2 |
16 |
6～8 |
6.0 |
5028 |
4650 |
|
DZSF15x50 |
≤350 |
10～500 |
YZO-75-6 |
5.5x2 |
16 |
6～10 |
7.5 |
6800 |
5100 |
|
DZSF20x50 |
≤350 |
10～500 |
YZO-75-6 |
5.5x2 |
16 |
6～10 |
10 |
8450 |
6130 |
|
DZSF20x60 |
≤350 |
10～600 |
YZO-100-6 |
7.5x2 |
16 |
8～12 |
12 |
11100 |
7600 |
|
DZSF20x70 |
≤350 |
10～600 |
YZO-100-6 |
7.5x2 |
16 |
8～12 |
14 |
13800 |
10110 |
|
DZSF20x80 |
≤350 |
10～600 |
YZO-100-6 |
7.5x2 |
16 |
8～12 |
16 |
17500 |
111040 |
注：（1）表中生产能力为筛孔大于5mm、松散密度为1.6t/m 3的理论参数。
（2）振动电机电压为380V，如选用电压为660V时，订货时应注明。
|
